ПІДБІР ТЕПЛОВЕНТИЛЯТОРА
УМОВИ ПІДБОРУ*
У прикладі розглядаємо модель PROTON 55 (1).
При температурі теплоносія 80/60 °С (2) та необхідної температури на вході в апарат +15 °С (4),
підбираємо на потрібній швидкості (доступно 3 швидкості) теплову потужність одного тепловентилятора.
На максимальній 3-й швидкості (5) тепловентилятор PROTON 55 видає теплову потужність 39.1 кВт (7).
Щоб перекрити теплові втрати приміщення 118.08 кВт, потрібно 3 тепловентилятори PROTON 55 працюючих на максимальній швидкості.
При виборі моделі тепловентилятора рекомендуємо звернути увагу на витрату повітря (6) залежно від обраної швидкості. Чим більша витрата повітря, тим приміщення нагрівається швидше (весь його обсяг), але при цьому приріст температури менший.
Приріст температури важливий, якщо потрібний зональний обігрів, коли обігрівається тільки необхідна зона (наприклад, зона перебування людей).
<< НАЗАД
<< ДО ПОПЕРЕДНЬОЇ ТЕМИ
| ТЕПЛОВТРАТИ ПРИМІЩЕННЯ (кВт) | ТЕМПЕРАТУРА ТЕПЛОНОСІЯ (°С) | ПОТРІБНА ТЕМПЕРАТУРА ВСЕРЕДИНІ ПРИМІЩЕНЯ (°С) |
| ВІДОМІ | ВІДОМА | ВІДОМА |
*Для того щоб зробити підбір обладнання необхідно знати зазначені дані.
ВИХІДНІ ДАНІ (ПРИКЛАД)
ТЕПЛОВТРАТИ ПРИМІЩЕННЯ: 118.08 кВт
ТЕМПЕРАТУРА ТЕПЛОНОСІЯ: 80/60 °С
ПОТРІБНА ТЕМПЕРАТУРА ВСЕРЕДИНІ ПРИМІЩЕНЯ: +15 °С

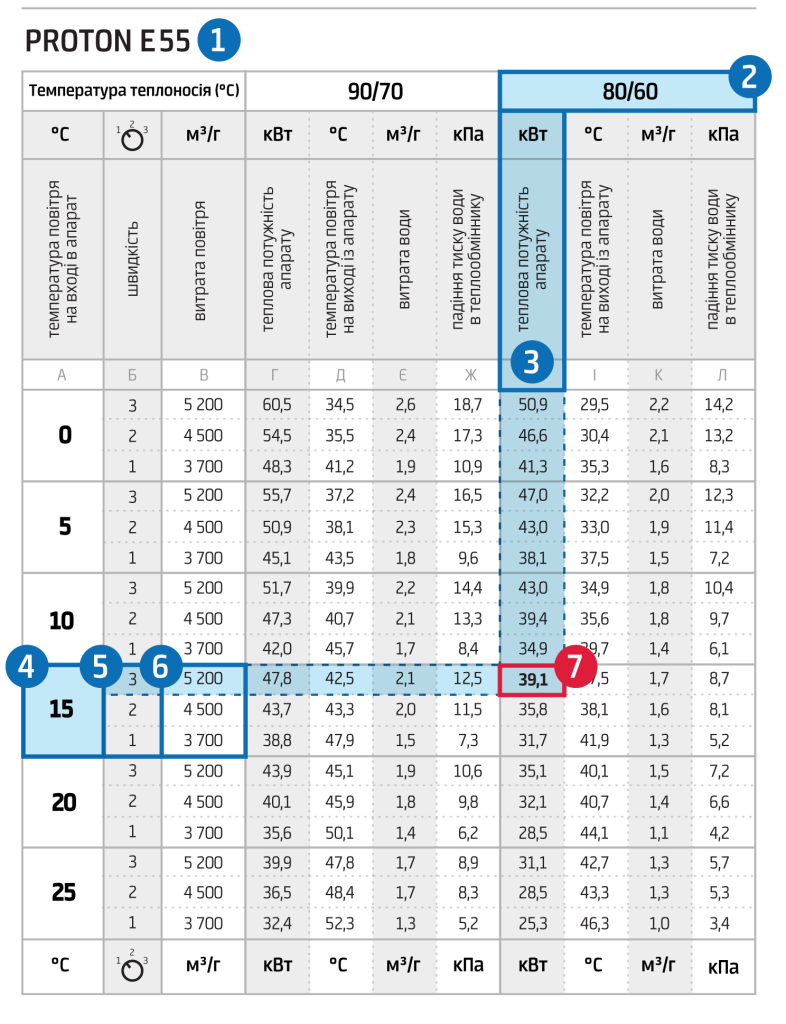

На підставі отриманих даних підбираємо тепловентилятор скориставшись каталогом продукції PROTON (ДИВИСЬ ТАБЛИЦЮ НИЖЧЕ).
ВИХІДНІ ДАНІ (ПРИКЛАД)
ТЕПЛОВТРАТИ ПРИМІЩЕННЯ: 118.08 кВт
ТЕМПЕРАТУРА ТЕПЛОНОСІЯ: 80/60 °С
ПОТРІБНА ТЕМПЕРАТУРА ВСЕРЕДИНІ ПРИМІЩЕНЯ: +15 °С
На підставі отриманих даних підбираємо тепловентилятор скориставшись каталогом продукції PROTON (ДИВИСЬ ТАБЛИЦЮ НИЖЧЕ).
УМОВНІ ПОЗНАЧЕННЯ
(1) – МОДЕЛЬ ТЕПЛОВЕНТИЛЯТОРА (ТИПОРОЗМІР)
(2) – ТЕМПЕРАТУРА ТЕПЛОНОСІЯ
(3) – ТЕПЛОВА ПОТУЖНІСТЬ АПАРАТУ
(4) – ТЕМПЕРАТУРА ПОВІТРЯ НА ВХОДІ В АПАРАТ
(5) – ШВИДКІСТЬ (ДОСТУПНО 3-ШВИДКОСТІ)
(6) – ВИТРАТА ПОВІТРЯ
(7) – НЕОБХІДНА ТЕПЛОВА ПОТУЖНІСТЬ ОДНОГО ТЕПЛОВЕНТИЛЯТОРА НА 3-Й ШВИДКОСТІ
(1) – МОДЕЛЬ ТЕПЛОВЕНТИЛЯТОРА (ТИПОРОЗМІР)
(2) – ТЕМПЕРАТУРА ТЕПЛОНОСІЯ
(3) – ТЕПЛОВА ПОТУЖНІСТЬ АПАРАТУ
(4) – ТЕМПЕРАТУРА ПОВІТРЯ НА ВХОДІ В АПАРАТ
(5) – ШВИДКІСТЬ (ДОСТУПНО 3-ШВИДКОСТІ)
(6) – ВИТРАТА ПОВІТРЯ
(7) – НЕОБХІДНА ТЕПЛОВА ПОТУЖНІСТЬ ОДНОГО ТЕПЛОВЕНТИЛЯТОРА НА 3-Й ШВИДКОСТІ
У прикладі розглядаємо модель PROTON 55 (1).
При температурі теплоносія 80/60 °С (2) та необхідної температури на вході в апарат +15 °С (4),
підбираємо на потрібній швидкості (доступно 3 швидкості) теплову потужність одного тепловентилятора.
На максимальній 3-й швидкості (5) тепловентилятор PROTON 55 видає теплову потужність 39.1 кВт (7).
Щоб перекрити теплові втрати приміщення 118.08 кВт, потрібно 3 тепловентилятори PROTON 55 працюючих на максимальній швидкості.
При виборі моделі тепловентилятора рекомендуємо звернути увагу на витрату повітря (6) залежно від обраної швидкості. Чим більша витрата повітря, тим приміщення нагрівається швидше (весь його обсяг), але при цьому приріст температури менший.
Приріст температури важливий, якщо потрібний зональний обігрів, коли обігрівається тільки необхідна зона (наприклад, зона перебування людей).
