РОЗРАХУНОК ТЕПЛОВТРАТ
1. ФІЗИЧНІ ПАРАМЕТРИ ОБ'ЄКТУ
Для підбору тепловентиляторів PROTON необхідно розпочати з розрахунку тепловтрат приміщення.
Значення тепловтрат показує, скільки теплової енергії виходить за межі приміщення.
Чим нижче цей показник, тим тепліше в приміщенні, і тим менше енергії потрібно для обігріву будівлі.

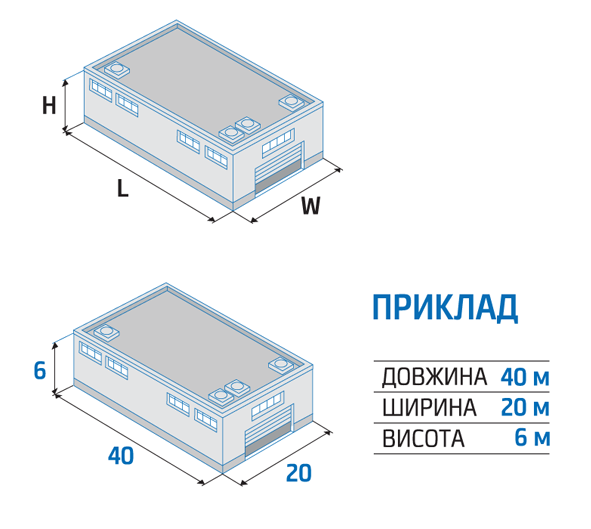

Вихідними даними для розрахунків є фізичні параметри приміщення:
ДОВЖИНА (L)
ШИРИНА (W)
ВИСОТА (H)
<< НАЗАД
>> ДО НАСТУПНОЇ ТЕМИ
Для підбору тепловентиляторів PROTON необхідно розпочати з розрахунку тепловтрат приміщення.
Значення тепловтрат показує, скільки теплової енергії виходить за межі приміщення.
Чим нижче цей показник, тим тепліше в приміщенні, і тим менше енергії потрібно для обігріву будівлі.
Вихідними даними для розрахунків є фізичні параметри приміщення:
ДОВЖИНА (L)
ШИРИНА (W)
ВИСОТА (H)
2. ТЕПЛОІЗОЛЯЦІЯ
Для розрахунку тепловтрат, крім фізичних параметрів приміщення потрібно оцінити рівень його теплоізоляції.
МІНІМАЛЬНА
СЕРЕДНЯ
МАКСИМАЛЬНА
Для розрахунку тепловтрат, крім фізичних параметрів приміщення потрібно оцінити рівень його теплоізоляції.
МІНІМАЛЬНА
- ВЕЛИКІ ПОВЕРХНІ ВІКОН І ДВЕРНИХ ОТВОРІВ
- НЕЯКІСНІ ТЕПЛОІЗОЛЯЦІЙНІ МАТЕРІАЛИ ЧИ ЇХ ВІДСУТНІСТЬ
- ПРИСУТНІСТЬ ДЖЕРЕЛ ХОЛОДНОГО ПОВІТРЯ
СЕРЕДНЯ
- МАЛІ ПОВЕРХНІ ВІКОН І ДВЕРНИХ ОТВОРІВ
- ПРИСУТНІСТЬ ДЖЕРЕЛ ХОЛОДНОГО ПОВІТРЯ
МАКСИМАЛЬНА
- ПОСИЛЕНА ТЕПЛОІЗОЛЯЦІЯ ПРИМІШЕННЯ (ЯКІСНА ТЕПЛОІЗОЛЯЦІЯ СТІН, ДАХУ)
3. ТЕМПЕРАТУРА ТЕПЛОНОСІЯ
Для подальшого підбору обладнання потрібно знати температуру теплоносія на об'єкті.
Теплоносій (вода) нагрівається до заданої температури та виступає джерелом тепла, забезпечуючи систему повітряного опалення теплом (гарячою водою).
Як розрахункова температура води або іншого теплоносія приймається та цифра, яка дорівнює показнику температури води на виході з котла згідно з паспортними даними опалювального обладнання.
Розрізняють наступні температури теплоносія на об'єкті (вода):
90/70 С°
80/60 С°
70/50 С°
60/40 С°
Для подальшого підбору обладнання потрібно знати температуру теплоносія на об'єкті.
Теплоносій (вода) нагрівається до заданої температури та виступає джерелом тепла, забезпечуючи систему повітряного опалення теплом (гарячою водою).
Як розрахункова температура води або іншого теплоносія приймається та цифра, яка дорівнює показнику температури води на виході з котла згідно з паспортними даними опалювального обладнання.
Розрізняють наступні температури теплоносія на об'єкті (вода):
90/70 С°80/60 С°70/50 С°60/40 С°
4. ПОТРІБНА ТЕМПЕРАТУРА ВСЕРЕДИНІ ПРИМІЩЕННЯ
Для розрахунку теплових втрат потрібно дізнатися температуру, яку потрібно підтримувати всередині приміщення, згідно з будівельними нормами та правилами, або на вимогу інвестора.
Призначення системи повітряного опалення – компенсація теплових втрат та підтримання комфортної температури.
Для розрахунку теплових втрат потрібно дізнатися температуру, яку потрібно підтримувати всередині приміщення, згідно з будівельними нормами та правилами, або на вимогу інвестора.
Призначення системи повітряного опалення – компенсація теплових втрат та підтримання комфортної температури.

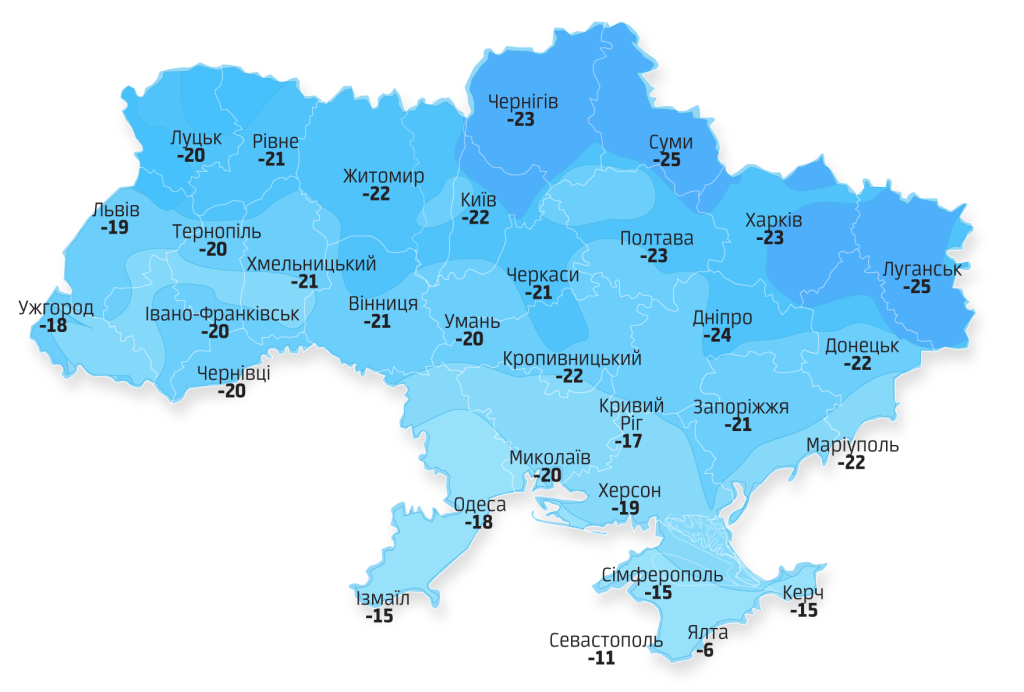

5. МІНІМАЛЬНА ЗОВНІШНЯ ТЕМПЕРАТУРА
6. ТЕПЛОВТРАТИ. ДАНІ ДЛЯ РОЗРАХУНКУ

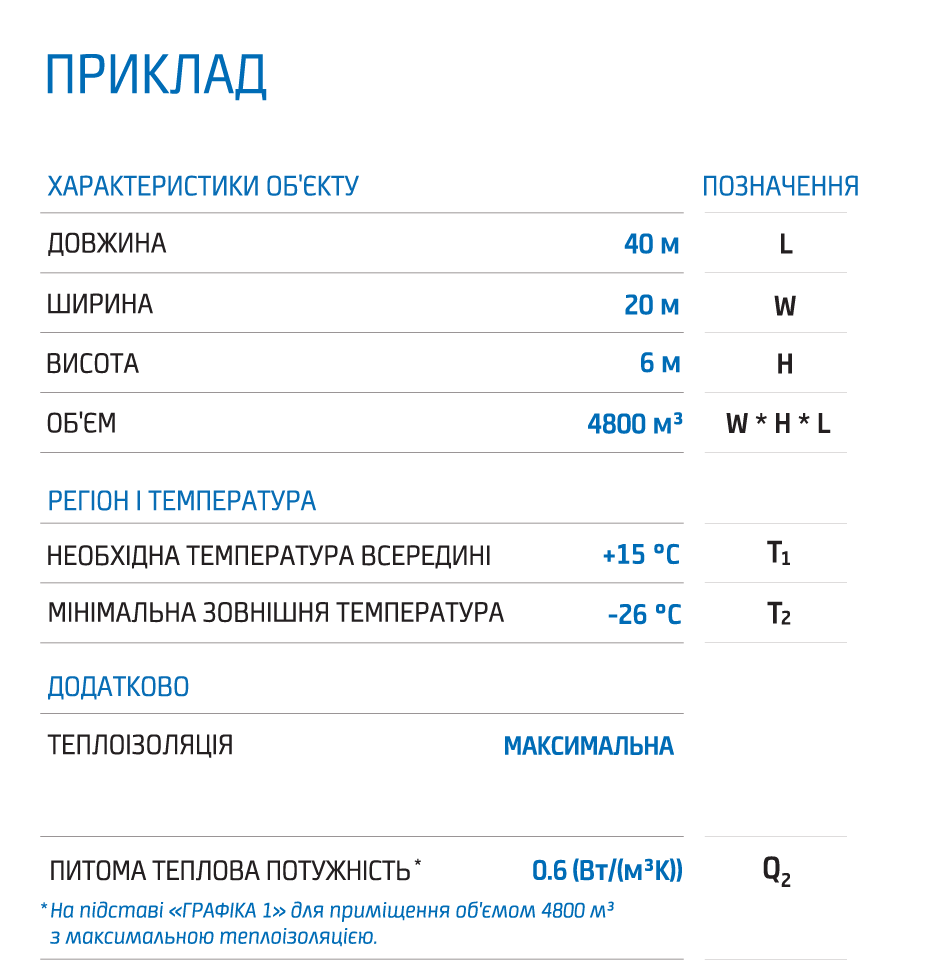

ХАРАКТЕРИСТИКИ ОБ'ЄКТУ
ДОВЖИНА: L
ШИРИНА: W
ВИСОТА: H
ОБ'ЄМ = W * H * L
РЕГІОН І ТЕМПЕРАТУРА
НЕОБХІДНА ТЕМПЕРАТУРА ВСЕРЕДИНІ: T1
МІНІМАЛЬНА ЗОВНІШНЯ ТЕМПЕРАТУРА: T2
ТЕПЛОІЗОЛЯЦІЯ
- МІНІМАЛЬНА
- СЕРЕДНЯ
- МАКСИМАЛЬНА
ПИТОМА ТЕПЛОВА ПОТУЖНІСТЬ: Q2

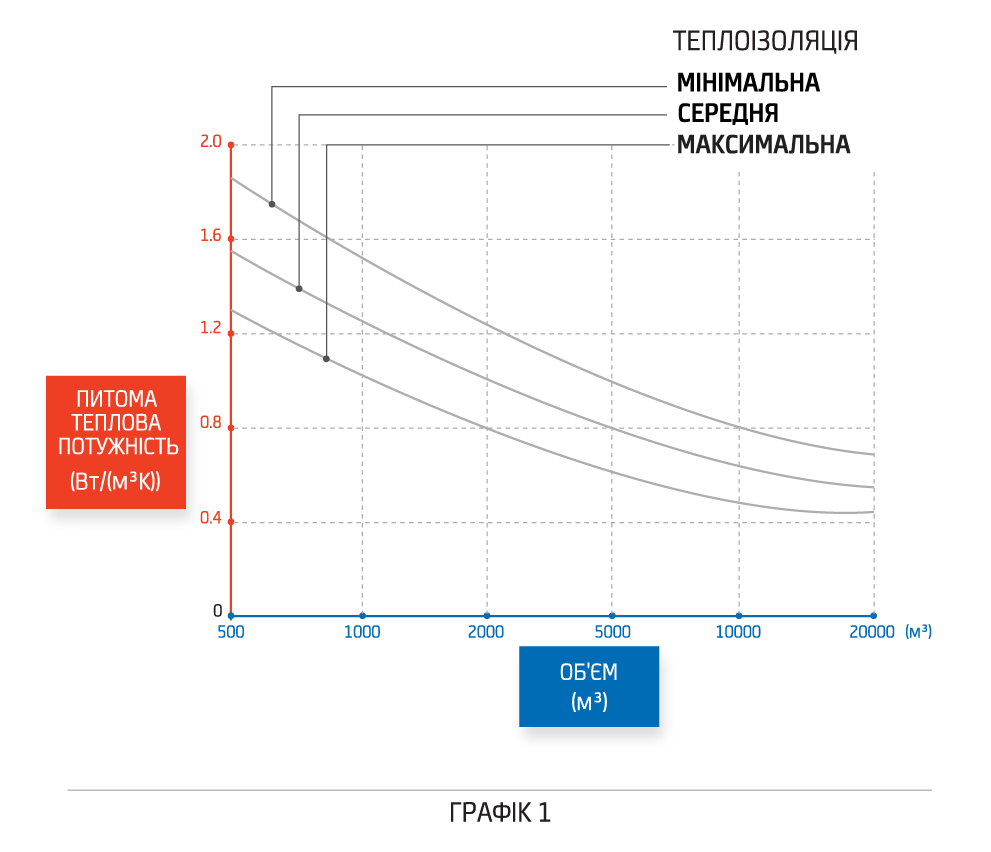

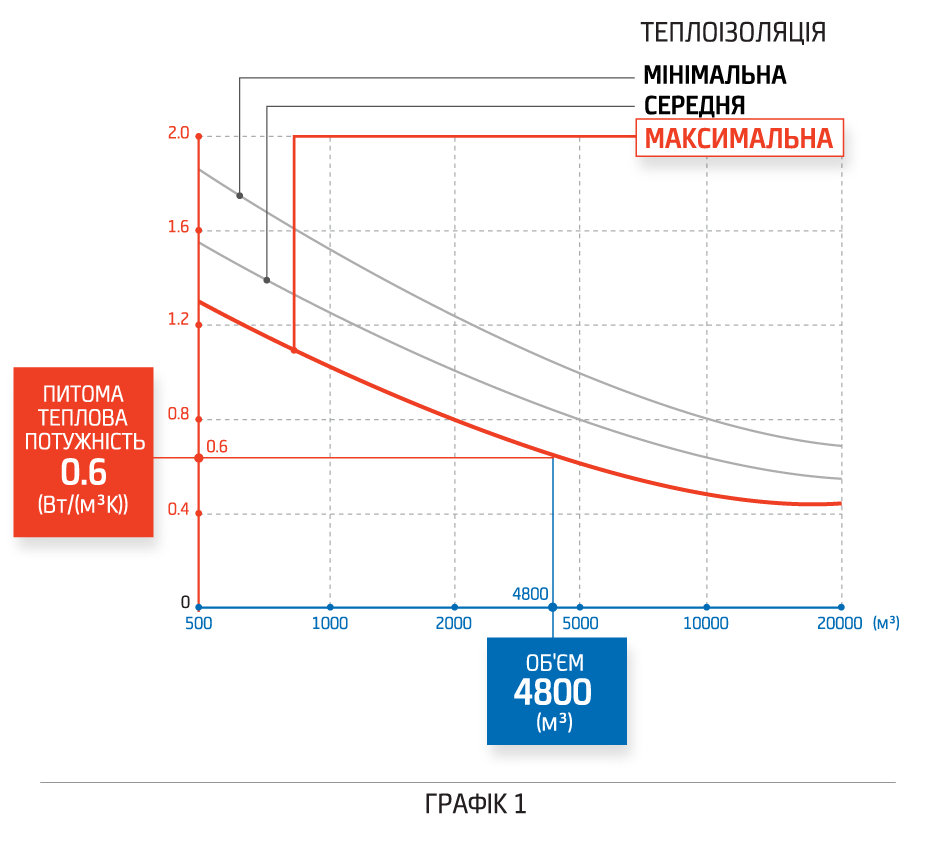

Визначається на підставі "ГРАФІКА 1"

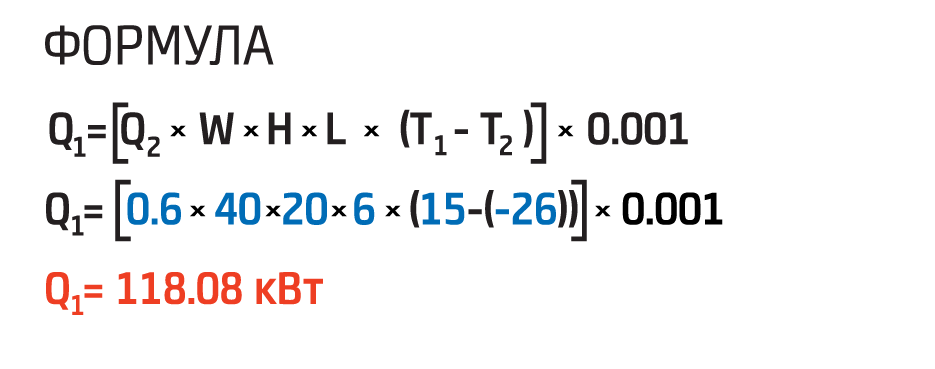

ФОРМУЛА
де Q1 - ТЕПЛОВА ПОТУЖНІСТЬ
ХАРАКТЕРИСТИКИ ОБ'ЄКТУ
ДОВЖИНА: L
ШИРИНА: W
ВИСОТА: H
ОБ'ЄМ = W * H * L
РЕГІОН І ТЕМПЕРАТУРА
НЕОБХІДНА ТЕМПЕРАТУРА ВСЕРЕДИНІ: T1
МІНІМАЛЬНА ЗОВНІШНЯ ТЕМПЕРАТУРА: T2
ТЕПЛОІЗОЛЯЦІЯ
- МІНІМАЛЬНА
- СЕРЕДНЯ
- МАКСИМАЛЬНА
ПИТОМА ТЕПЛОВА ПОТУЖНІСТЬ: Q2
Визначається на підставі "ГРАФІКА 1"
ФОРМУЛА
де Q1 - ТЕПЛОВА ПОТУЖНІСТЬ
