ЗАГАЛЬНІ НАЛАШТУВАННЯ
ЗВЕРНІТЬ УВАГУ!
В даному розділі представлені ЗАГАЛЬНІ НАЛАШТУВАННЯ КОНТРОЛЕРА. Для більш точних налаштувань контролера при підключенні обладнання скористайтесь керівництвом з експлуатації RTS 40.
ЗВЕРНІТЬ УВАГУ!
Вигляд реального дисплею контролера RTS 40 (підменю налаштувань) може мати відмінності та відрізнятися від зображень в цьому розділі. Виробник постійно вдосконалює вироби, тому можливі зміни, які не впливають на функціонування і базові технічні параметри обладнання. Обов’язково використовуйте актуальне керівництво з експлуатації RTS 40 при підключенні обладнання.
ПІДКЛЮЧЕННЯ КОНТРОЛЕРА ВІДПОВІДНО ДО СХЕМИ. НАЛАШТУВАННЯ ДНЯ ТИЖНЯ ТА ЧАСУ

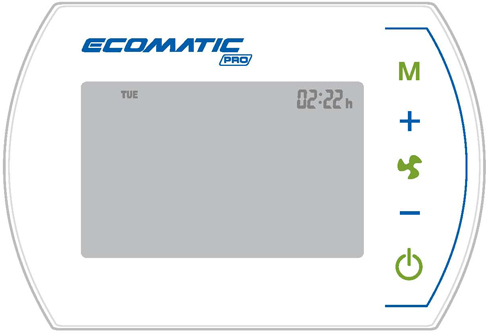

МАЛЮНОК 1
КОНТРОЛЕР RTS 40 ПІД'ЄДНАН ВІДПОВІДНО ДО СХЕМИ* (ПОДАЄТЬСЯ ЖИВЛЕННЯ).
КОНТРОЛЕР RTS 40 ЗНАХОДИТЬСЯ В РЕЖИМІ ОЧІКУВАННЯ.
НА ДИСПЛЕЇ ВІДОБРАЖАЄТЬСЯ ДЕНЬ ТИЖНЯ ТА ЧАС (ДИСПЛЕЙ СВІТИТЬСЯ СІРИМ КОЛЬОРОМ).
* СХЕМИ ПІДКЛЮЧЕННЯ ДИВИСЬ У КЕРІВНИЦТВІ З ЕКСПЛУАТАЦІЇ.
***

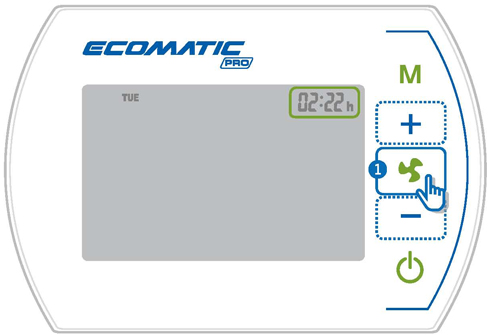

МАЛЮНОК 2
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (1) ДОКИ ПАНЕЛЬ ЧАСУ БУДЕ АКТИВОВАНО (ГОДИНИ ПОЧИНАЮТЬ БЛИМАТИ).
НАТИСКАЄМО КНОПКУ (+) ГОДИНИ ЗМІНЮЮТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ГОДИНИ ЗМІНЮЮТЬСЯ ЗА СПАДАННЯМ.
***
НАТИСКАЄМО КНОПКУ (1) ХВИЛИНИ ПОЧНУТЬ БЛИМАТИ.
НАТИСКАЄМО КНОПКУ (+) ХВИЛИНИ ЗМІНЮЮТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ХВИЛИНИ ЗМІНЮЮТЬСЯ ЗА СПАДАННЯМ.
***

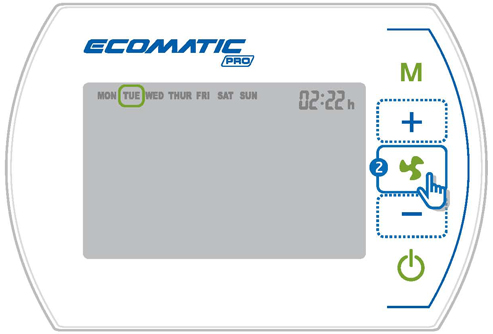

МАЛЮНОК 3
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (2) ДОКИ ДЕНЬ ТИЖНЯ БУДЕ АКТИВОВАН (ПОЧНЕ БЛИМАТИ).
НАТИСКАЄМО КНОПКУ (+) ДЕНЬ ТИЖНЯ ЗМІНЮЄТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ДЕНЬ ТИЖНЯ ЗМІНЮЄТЬСЯ ЗА СПАДАННЯМ.
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (2) ПОТОЧНИЙ ЧАС І ДЕНЬ ТИЖНЯ ВСТАНОВЛЕНО.
***
ПЕРШЕ ВМИКАННЯ КОНТРОЛЕРА І ВИБІР РЕЖИМУ РОБОТИ

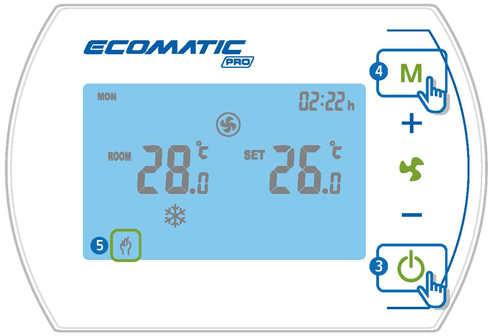

МАЛЮНОК 4
НАТИСКАЄМО КНОПКУ (3) (ДИСПЛЕЙ КОНТРОЛЕРА УВІМКНЕНО).
НАТИСКАЮЧИ КНОПКУ (4) ВИБИРАЄМО ПОТРІБНИЙ РЕЖИМ РОБОТИ КОТРОЛЕРА:
АВТОМАТИЧНИЙ
РУЧНИЙ РЕЖИМ (ВИБИРАЄМО (5))
***
РУЧНИЙ РЕЖИМ

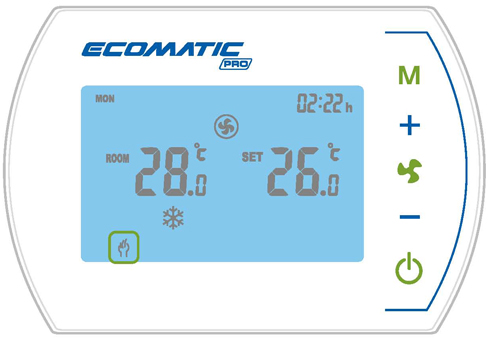

МАЛЮНОК 5
РУЧНИЙ РЕЖИМ — ВЕНТИЛЯТОР ПРАЦЮЄ З ВИБРАНОЮ ШВИДКІСТЮ (МІНІМАЛЬНА/СЕРЕДНЯ/МАКСИМАЛЬНА/АВТО)
ДЛЯ ЗАБЕЗПЕЧЕННЯ ФУНКЦІЙ НАГРІВУ (ОХОЛОДЖЕННЯ АБО ВЕНТИЛЯЦІЇ*).
* В ДАНОМУ РОЗДІЛІ РОЗГЛЯНУТО ЛИШЕ РЕЖИМ НАГРІВУ ДЛЯ ТЕПЛОВЕНТИЛЯТОРІВ (ТЕПЛОНОСІЙ ВОДА).
***
РУЧНИЙ РЕЖИМ: ВИБІР ФУНКЦІЙ НАГРІВ | ОХОЛОДЖЕННЯ | ВЕНТИЛЯЦІЯ

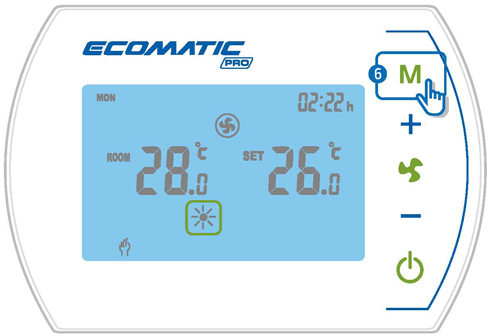

МАЛЮНОК 6
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (6) ДОКИ НА ДИСПЛЕЇ НЕ З'ЯВИТЬСЯ СИМВОЛ (НАГРІВ).
НАГРІВ — КЛАПАН НАГРІВУ ВІДКРИТ, ВЕНТИЛЯТОР ПРАЦЮЄ, КОЛИ ТЕМПЕРАТУРА В ПРИМІЩЕННІ НИЖЧЕ ЗАВДАННОЇ.
***

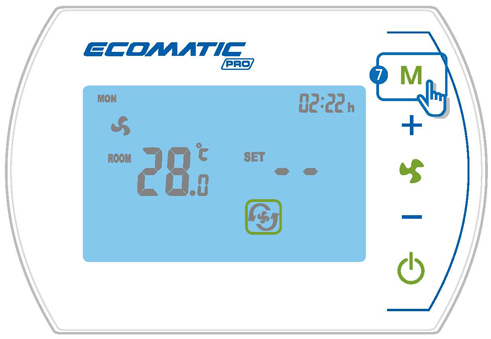

МАЛЮНОК 7
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (7) ДОКИ НА ДИСПЛЕЇ НЕ З'ЯВИТЬСЯ СИМВОЛ (ВЕНТИЛЯЦІЯ).
ВЕНТИЛЯЦІЯ — КЛАПАНА НАГРІВУ ЗАКРИВАЄТЬСЯ, БУДЕ ЛИШЕ ВЕНТИЛЯТОР ІЗ ЗАДАНОЮ ШВИДКІСТЮ.
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (7) ДОКИ НА ДИСПЛЕЇ НЕ З'ЯВИТЬСЯ СИМВОЛ (ОХОЛОДЖЕННЯ).
ОХОЛОДЖЕННЯ — КЛАПАН НАГРІВУ ЗАКРИВАЄТЬСЯ, ВЕНТИЛЯТОР ПРАЦЮЄ, КОЛИ ТЕМПЕРАТУРА В ПРИМІЩЕННІ ВИЩЕ ЗАДАННОЇ.
***
РУЧНИЙ РЕЖИМ: НАГРІВ

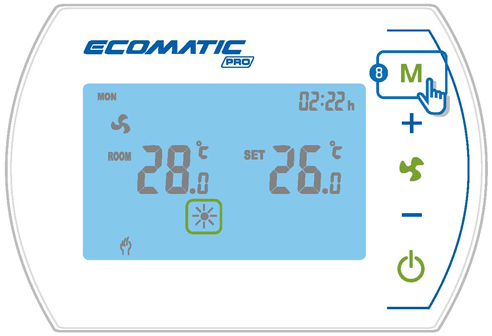

МАЛЮНОК 8
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (8) ВИБИРАЮЧИ РЕЖИМ НАГРІВУ.
***

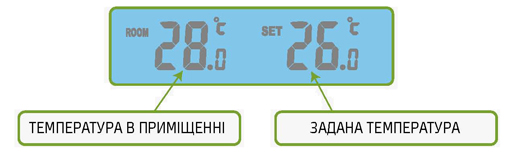

РУЧНИЙ РЕЖИМ: ЗАДАНА ТЕМПЕРАТУРА В ПРИМІЩЕННІ

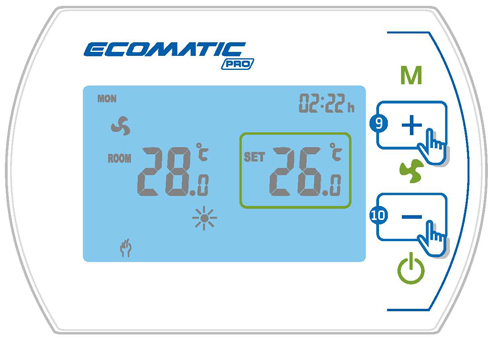

МАЛЮНОК 9
ВИСТАВЛЯЄМО НЕОБХІДНУ ТЕМПЕРАТУРУ В ПРИМІЩЕННІ.
(9) НАТИСКАЄМО КНОПКУ (+) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА ЗРОСТАННЯМ.
(10) НАТИСКАЄМО КНОПКУ (-) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА СПАДАННЯМ.
ЗАДАНА ТЕМПЕРАТУРА ВСТАНОВЛЕНА.
***
РУЧНИЙ РЕЖИМ: ВИБІР ШВИДКОСТІ РОБОТИ ВЕНТИЛЯТОРА

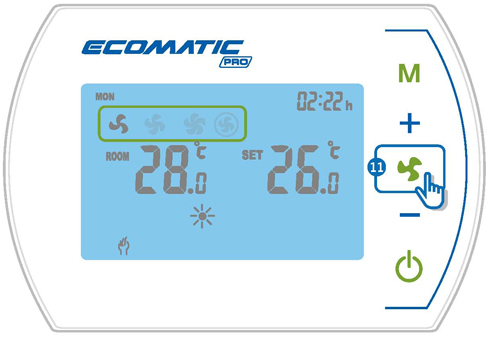

МАЛЮНОК 10
ВИСТАВЛЯЄМО НЕОБХІДНУ ШВИДКІСТЬ РОБОТИ ВЕНТИЛЯТОРА НАТИСКАЮЧИ КНОПКУ (11).
- МІНІМАЛЬНА
- СЕРЕДНЯ
- МАКСИМАЛЬНА
- АВТОМАТИЧНИЙ РЕЖИМ
***
ПІДМЕНЮ КОНТРОЛЕРА

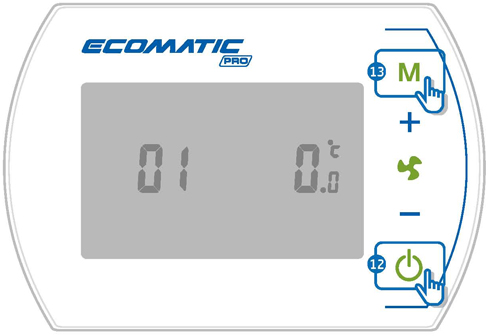

МАЛЮНОК 11
ЩОБ ЗАЙТИ В ПІМЕНЮ НАЛАШТУВАНЬ КОНТРОЛЕРА ВИМКНІТЬ ЙОГО, НАТИСНУВШИ КНОПКУ (12).
ДАЛІ НАТИСКАЄМО КНОПКУ (13) І ТРИМАЄМО ДОКИ ПІДМЕНЮ БУДЕ АКТИВОВАНО.

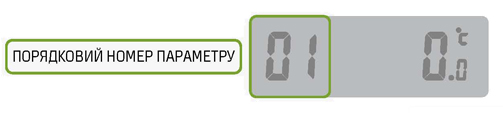

НА ДИСПЛЕЙ ВІДОБРАЗИТЬСЯ НАСТУПНА ІНФОРМАЦІЯ:
***
ПІДМЕНЮ КОНТРОЛЕРА: КАЛІБРОВКА ТЕМПЕРАТУРИ
МАЛЮНОК 12
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
01 - КАЛІБРОВКА ТЕМПЕРАТУРИ.
***
ПІДМЕНЮ КОНТРОЛЕРА: МІНІМАЛЬНА/МАКСИМАЛЬНА ПРОГРАМОВАНА ТЕМПЕРАТУРА
МАЛЮНОК 13
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
02 - МІНІМАЛЬНА ПРОГРАМОВАНА ТЕМПЕРАТУРА (+5…+70°С)
НАТИСКАЄМО КНОПКУ (+) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА СПАДАННЯМ.
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
03 - МАКСИМАЛЬНА ПРОГРАМОВАНА ТЕМПЕРАТУРА (+5…+70°С)
НАТИСКАЄМО КНОПКУ (+) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА СПАДАННЯМ.
***
ПІДМЕНЮ КОНТРОЛЕРА: РЕЖИМ РОБОТИ ВЕНТИЛЯТОРА
МАЛЮНОК 14
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
04 - РЕЖИМ РОБОТИ ВЕНТИЛЯТОРА
НАТИСКАЄМО КНОПКИ (+)(-) ДЛЯ ЗМІНИ РЕЖИМУ С1 або С2
С1 - ТЕРМОСТАТИЧНИЙ РЕЖИМ
C2 - ПОСТІЙНИЙ РЕЖИМ
***
ПІДМЕНЮ КОНТРОЛЕРА: ВИМКНЕННЯ ЗАХИСТУ ВІД РОЗМЕРЗАННЯ

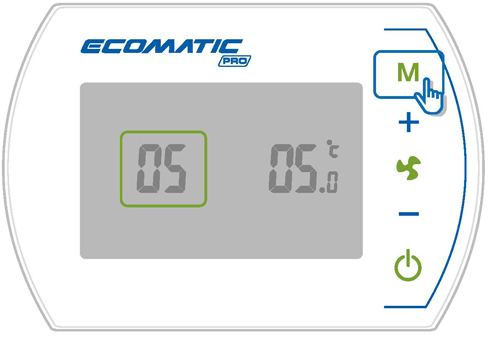

МАЛЮНОК 15
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
05 - НАЛАШТУВАННЯ ТЕМПЕРАТУРИ ВМИКАННЯ ЗАХИСТУ ВІД РОЗМЕРЗАННЯ (+5…+15°С).
***
ПІДМЕНЮ КОНТРОЛЕРА: ВИМКНЕННЯ ЗАХИСТУ ВІД РОЗМЕРЗАННЯ
МАЛЮНОК 16
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
06 - ВВІМКНЕННЯ/ВИМКНЕННЯ ЗАХИСТУ ВІД РОЗМЕРЗАННЯ:
0 - УВІМКНЕНО
1 - ВИМКНЕНО
***
ПІДМЕНЮ КОНТРОЛЕРА: ДАТЧИК ТЕМПЕРАТУРИ

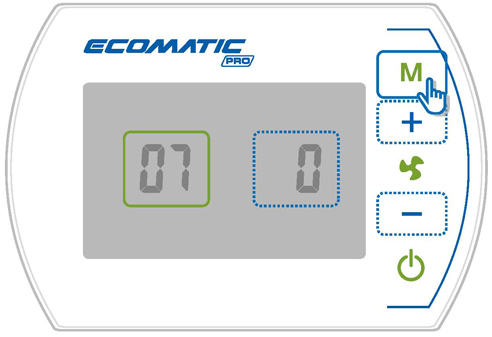

МАЛЮНОК 17
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
07 - ДАТЧИК ТЕМПЕРАТУРИ:
0 - ВНУТРІШНІЙ ДАТЧИК
1 - ЗОВНІШНІЙ ДАТЧИК (NTC 65)
***
ПІДМЕНЮ КОНТРОЛЕРА: ДАТЧИК ТЕМПЕРАТУРИ

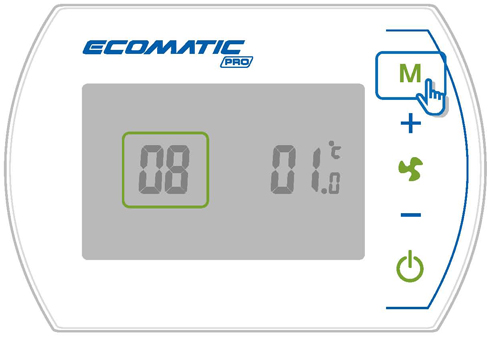

МАЛЮНОК 18
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
08 - ДЕЛЬТА ТЕМПЕРАТУРИ (ГІСТЕРЕЗІС).
УВАГА! ЗНАЧЕННЯ НЕ ЗМІНЮВАТИ.
***
ПІДМЕНЮ КОНТРОЛЕРА: MODBUS
МАЛЮНОК 19
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
09 - НАЛАШТУВАННЯ MODBUS.
***
ПІДМЕНЮ КОНТРОЛЕРА: ДВЕРНИЙ КОНТАКТ

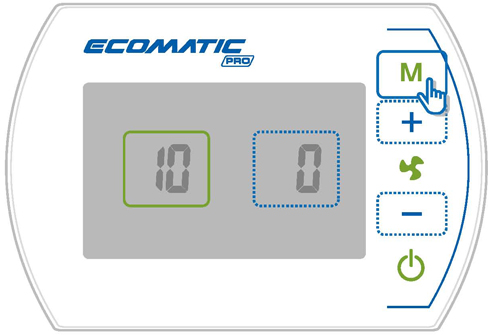

МАЛЮНОК 20
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
10 - ДВЕРНИЙ КОНТАКТ*
0 - НЕ АКТИВНИЙ
1 - АКТИВНИЙ
* ВИКОРИСТОВУЄТЬСЯ ПРИ ЗАСТОСУВАННІ ПОВІТРЯНИХ ЗАВІС PROTON HD.
***
ПІДМЕНЮ КОНТРОЛЕРА: ЗАТРИМКА ВІДКЛЮЧЕННЯ ВЕНТИЛЯТОРА
МАЛЮНОК 21
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
11 - ЗАТРИМКА ВІДКЛЮЧЕННЯ ВЕНТИЛЯТОРА:
0 - НЕ АКТИВНИЙ
1 - АКТИВНИЙ
***
ПІДМЕНЮ КОНТРОЛЕРА: ЗАТРИМКА ВИМКНЕННЯ ВЕНТИЛЯТОРА

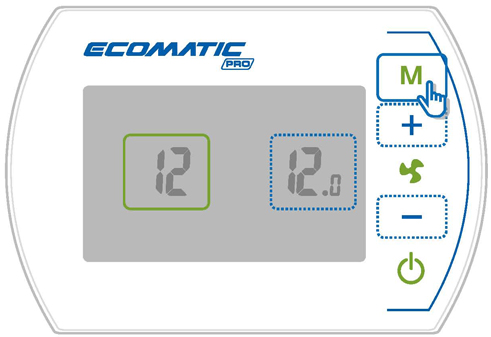

МАЛЮНОК 22
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
12 - ЧАС ЗАТРИМКИ ВИМКНЕННЯ ВЕНТИЛЯТОРА:
60-25О СЕКУНД
***
ПІДМЕНЮ КОНТРОЛЕРА: НАЛАШТУВАННЯ ВИХОДІВ HEAT

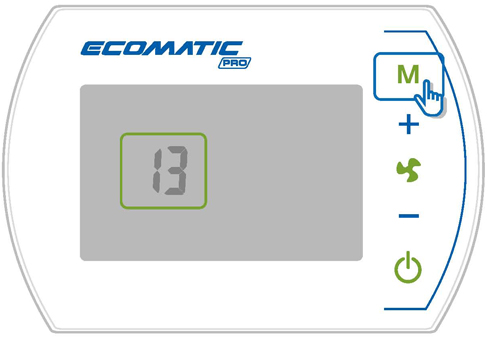

МАЛЮНОК 23
ДЛЯ ПЕРЕМИКАННЯ ПАРАМЕТРІВ НАЛАШТУВАНЬ НАТИСКАЄМО КНОПКУ (M).
13 - НАЛАШТУВАННЯ ВИХОДІВ HEAT НА МІНІМАЛЬНІЙ ШВИДКОСТІ ВЕНТИЛЯТОРА
14 - НАЛАШТУВАННЯ ВИХОДІВ HEAT НА СЕРЕДНІЙ ШВИДКОСТІ ВЕНТИЛЯТОРА
15 - НАЛАШТУВАННЯ ВИХОДІВ HEAT НА МАКСИМАЛЬНІЙ ШВИДКОСТІ ВЕНТИЛЯТОРА
***
АВТОМАТИЧНИЙ ПРОГРАМОВАНИЙ РЕЖИМ 5+1+1 ТА НАЛАШТУВАННЯ

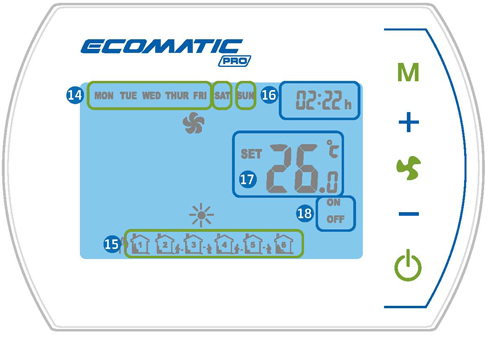

МАЛЮНОК 24
14 - ІНДИКАТОР ДЕНЬ ТИЖНЯ 5+1+1
Пн; Вт; Ср; Чт; Пт (5 днів)
Сб (1 день)
Нд (1 день)
15 - ІНДИКАТОР ЧАСОВА ЗОНА (ДОСТУПНО 6 ЗОН): 1, 2, 3, 4, 5, 6,
ДЛЯ КОЖНОЇ ЧАСОВОЇ ЗОНИ НАЛАШТОВУЄМО:
16 - ЧАС
17 - НЕОБХІДНУ ТЕМПЕРАТУРУ
18 - СТАТУС НАЛАШТУВАНЬ ЧАСОВОЇ ЗОНИ (УВІМКНЕНО/ВИМКНЕНО)
***
АВТОМАТИЧНИЙ ПРОГРАМОВАНИЙ РЕЖИМ 5+1+1: НАЛАШТУВАННЯ ЧАСУ

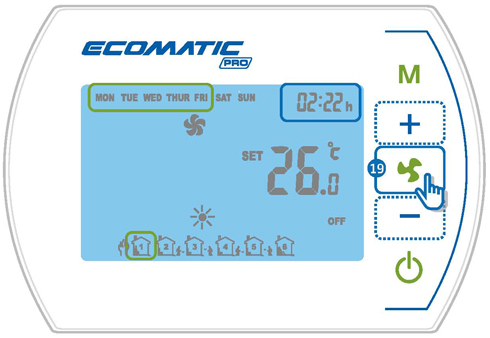

МАЛЮНОК 25
НАТИСКАЄМО І УТРИМАЄМО КНОПКУ (19) ДОКИ ПАНЕЛЬ ЧАСУ БУДЕ АКТИВОВАНА (ГОДИНИ ПОЧИНАЮТЬ БЛИМАТИ).
НАТИСКАЄМО КНОПКУ (+) ГОДИНИ ЗМІНЮЮТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ГОДИНИ ЗМІНЮЮТЬСЯ ЗА СПАДАННЯМ.
НАТИСКАЄМО КНОПКУ (19) ХВИЛИНИ ПОЧНУТЬ БЛИМАТИ.
НАТИСКАЄМО КНОПКУ (+) ХВИЛИНИ ЗМІНЮЮТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ХВИЛИНИ ЗМІНЮЮТЬСЯ ЗА СПАДАННЯМ.
***
АВТОМАТИЧНИЙ ПРОГРАМОВАНИЙ РЕЖИМ 5+1+1: СТАТУС НАЛАШТУВАНЬ ЧАСОВОЇ ЗОНИ

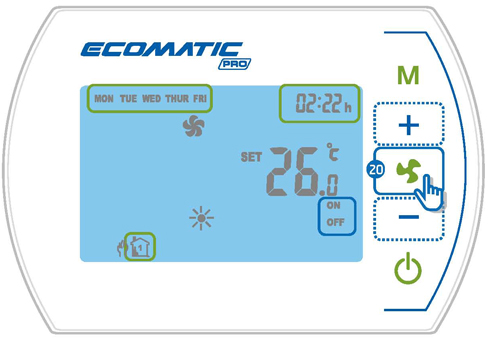

МАЛЮНОК 26
НАТИСКАЄМО КНОПКУ (20) В РЕЗУЛЬТАТІ ЧОГО АКТИВУЄТЬСЯ ПАНЕЛЬ:
ON
OFF
НАТИСКАЄМО (+) ТА ВИСТАВЛЯЕМО СТАТУС ЧАСОВОЇ (ON) ЗОНИ УВІМКНЕНО.
ON - УВІМКНЕНО
OFF - ВИМКНЕНО
***
АВТОМАТИЧНИЙ ПРОГРАМОВАНИЙ РЕЖИМ 5+1+1: НАЛАШТУВАННЯ ТЕМПЕРАТУРИ

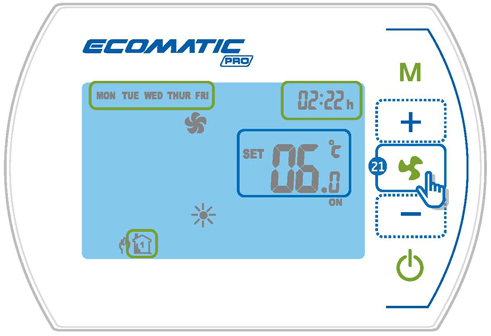

МАЛЮНОК 27
НАТИСКАЄМО КНОПКУ (21) В РЕЗУЛЬТАТІ ЧОГО АКТИВУЄТЬСЯ ПАНЕЛЬ НАЛАШТУВАННЯ ТЕМПЕРАТУРИ.
В ДАНОМУ ВИПАДКУ ДЛЯ ЧАСОВОЇ ЗОНИ НОМЕР 1.
ВИСТАВЛЯЄМО НЕОБХІДНУ ТЕМПЕРАТУРУ У ПРИМІЩЕННІ (ЗГІДНО ВСТАНОВЛЕНОГО ЧАСУ 02:22 h).
НАТИСКАЄМО КНОПКУ (+) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА ЗРОСТАННЯМ.
НАТИСКАЄМО КНОПКУ (-) ТЕМПЕРАТУРА ЗМІНЮЄТЬСЯ ЗА СПАДАННЯМ.
ЧАСОВА ЗОНА ТА ЧАС В ДАНОМУ ВИПАДКУ ВСТАНОВЛЮЮТЬСЯ ДЛЯ 5 ТИ-ДНІВ (MON; TUE; WED; THUR; FRI)
НАТИСКАЄМО КНОПКУ (21) В РЕЗУЛЬТАТІ ЧОГО ПЕРЕХОДИМО ДО НАЛАШТУВАНЬ ЧАСОВОЇ ЗОНИ НОМЕР 2.
***
АВТОМАТИЧНИЙ ПРОГРАМОВАНИЙ РЕЖИМ 5+1+1: НАЛАШТУВАННЯ ЧАСОВИХ ЗОН

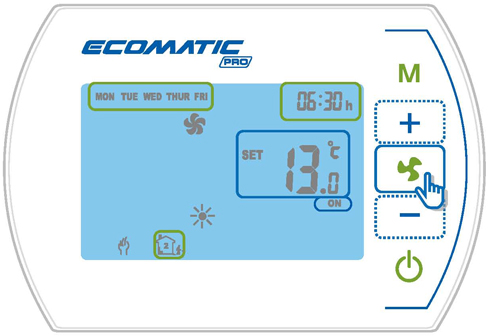

МАЛЮНОК 28
ВИСТАВЛЯЄМО НЕОБХІДНІ ПАРАМЕТРИ ДЛЯ ЗОНИ НОМЕР 2 (ПЕРЕМИКАЄМОСЯ МІЖ ПАРАМЕТРАМИ КНОПКОЮ):
ЧАС 06:30 h
ТЕМПЕРАТУРА (SET 13°C)
УВІМКНЕНО (ON)
ПО АНАЛОГІЇ ПЕРЕМИКАЄМОСЯ МІЖ НАСТУПНИМИ ЗОНАМИ 3, 4, 5, 6 І ВИСТАВЛЯЄМО НЕОБХІДНІ ПАРАМЕТРИ.
ЛЮБУ ІЗ ЗОН МОЖНА ВИМКНУТИ (ПРОПУСТИТИ) ЗА ДОПОМОГОЮ ФУНКЦІЇ:
ON
OFF
***

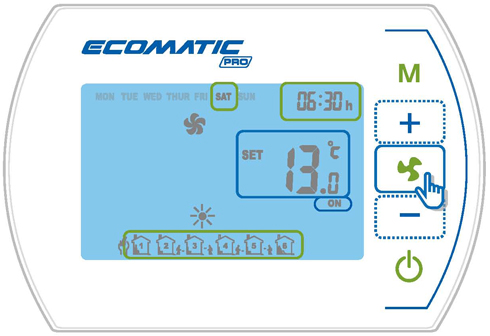

МАЛЮНОК 29
ПІСЛЯ ПЕРЕМИКАННЯ 6 ЗОНИ, ДНІ ТИЖНЯ ПЕРЕМКНУТЬСЯ З (MON; TUE; WED; THUR; FRI) НА (SAT), А ПОТІМ НА (SUN).
ВСТАНОВЛЮЄМО ЧАС/ТЕПЕРАТУРУ/СТАТУС ДЛЯ 6 ЗОН: 1, 2, 3, 4, 5, 6.
ПЕРЕМИКАЄМОСЯ МІЖ ПАРАМЕТРАМИ КНОПКОЮ:
НАЛАШТУВАННЯ 5+1+1 ЗАВЕРШЕНО.
***

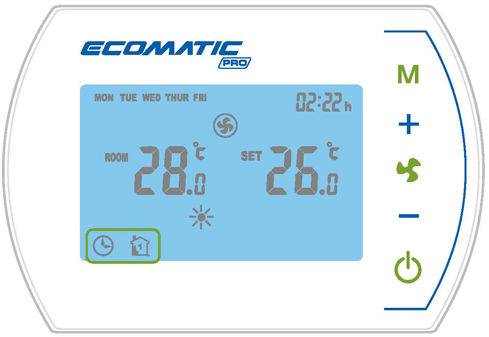

МАЛЮНОК 30
КОНТРОЛЕР ПРАЦЮЄ В АВТОМАТИЧНОМУ РЕЖИМІ (В ДАННОМУ ВИПАДКУ В ЗОНІ НОМЕР 1)
ГРАФІК ДЛЯ ЗОН 1, 2, 3, 4, 5, 6. НАЛАШТОВУЄТЬСЯ ДЛЯ ТЕМПЕРАТУРИ,
ДЛЯ ШВИДКОСТІ РОБОТИ ВЕНТИЛЯТОРА ВІН ВСТАНОВЛЮЄТЬСЯ ВРУЧНУ.
